ПРИЛОЖЕНИЕ I

КЛЕЕНЫЕ СТЕКЛОПАКЕТЫ

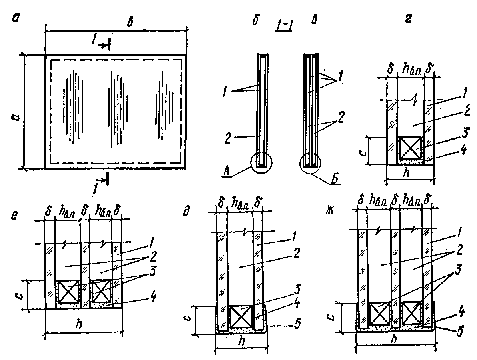

Рис. 4. Конструктивные решения стеклопакетов

а — общий вид; б и в — поперечные разрезы двух- и трехслойного стеклопакетов; г и д — схемы соединения стекол в двухслойных стеклопакетах; е и ж — схемы соединения стекол в трехслойных стеклопакетах; 1 — стекло; 2 — воздушная прослойка; 3 — распорная рамка; 4 — клеющая и герметизирующая мастика; 5 — обрамляющая рамка
