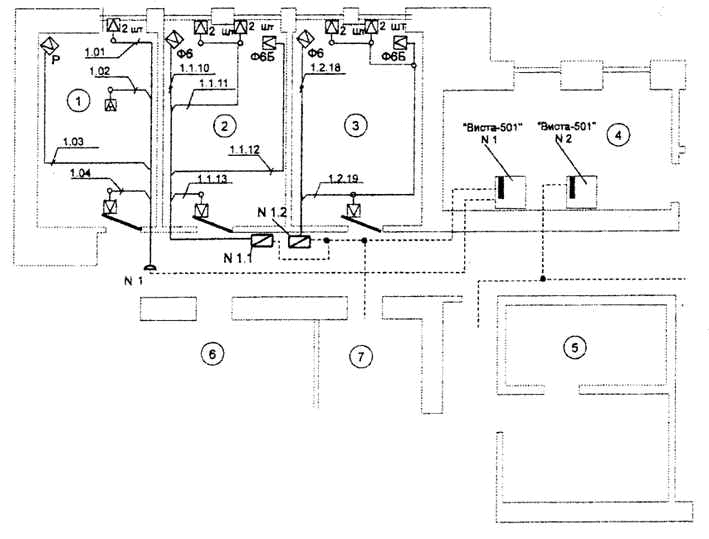

Рисунок 6 - Вариант выполнения схемы плана сети охранной сигнализации на базе ППК "Виста-501"

Условные обозначения:

	Извещатель магнитоконтактный ИО 102-4 (цифрами около обозначения указано количество в шт.)
	Извещатель оптико-электронный "Фотон-6"
	Извещатель оптико-электронный "Фотон-6Б"
	Извещатель радиоволновой "Аргус-2"
	Извещатель тревожной сигнализации ИО 102-1/1А
	Прибор приемо-контрольный "Виста-501"
	Расширитель двухпроводной линии 42081U (1-я цифра - номер ППК "Виста-501", 2-я цифра - номер расширителя)
	Коробка соединительная КСЗ
	Коробка рапределительная
	Соединение, ответвление линии
	Шлейф сигнализации, подключенный непосредственно к ППК "Виста-501" (1-я цифра - номер ППК "Виста-501", 2-я цифра - номер шлейфа (зоны))
	Шлейф сигнализации, подключенный к расширителям (1-я цифра - номер ППК "Виста-501", 2-я цифра - номер расширителя, 3-я цифра - номер шлейфа (зоны))
	Магистральная линия (кабель) связи

Экспликация помещений
