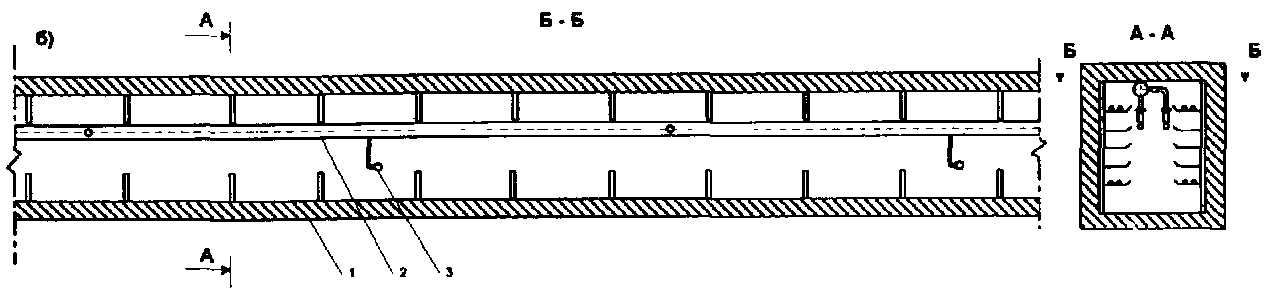

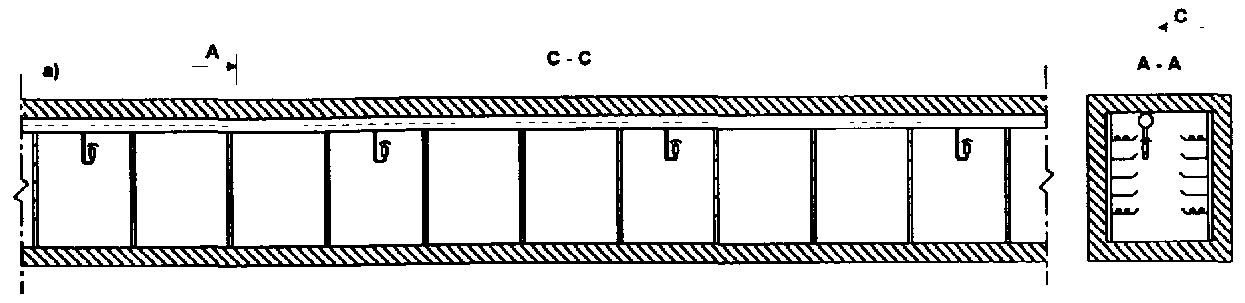

Схема установки оросителей в кабельном туннеле

а – установка оросителей в ряд; б – установка оросителей в шахматном порядке
1 – туннель; 2 – распределительный трубопровод; 3 - ороситель

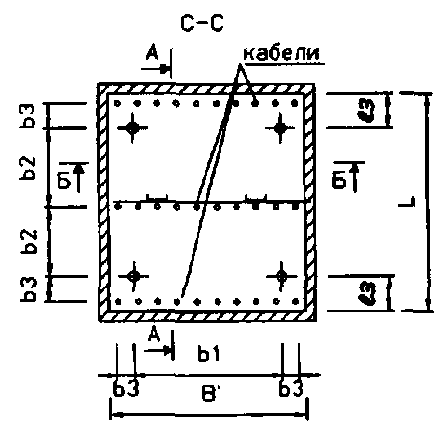

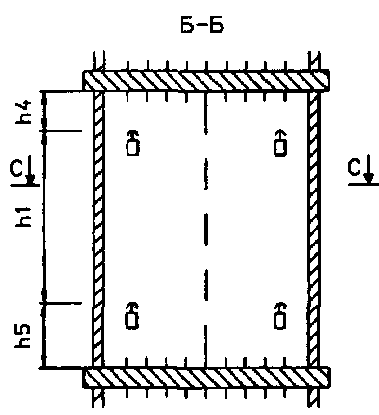

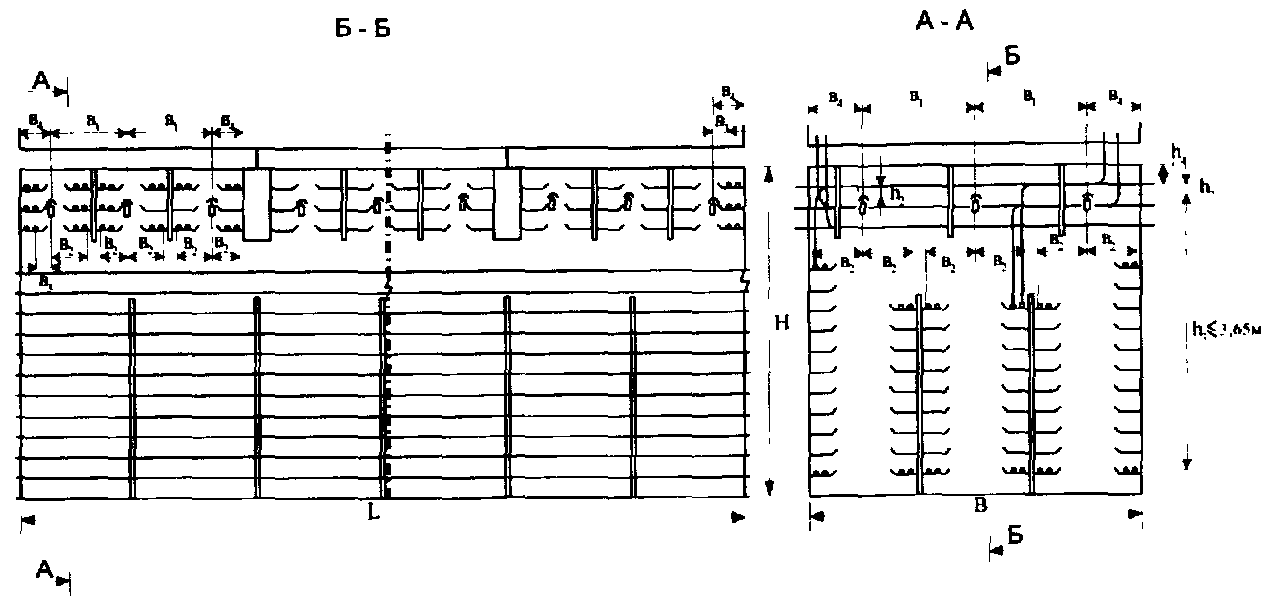

Схема размещения оросителей ДВ в кабельном этаже

Примечание: При h₃ > 3,65 м необходим второй ряд оросителей.

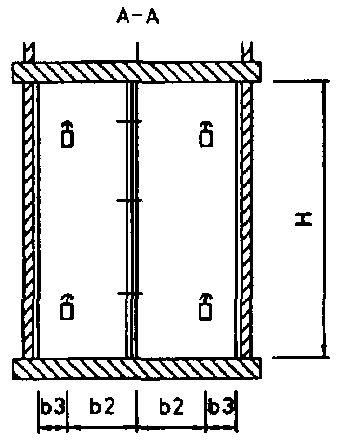

Схема размещения оросителей ДВ в кабельной шахте
