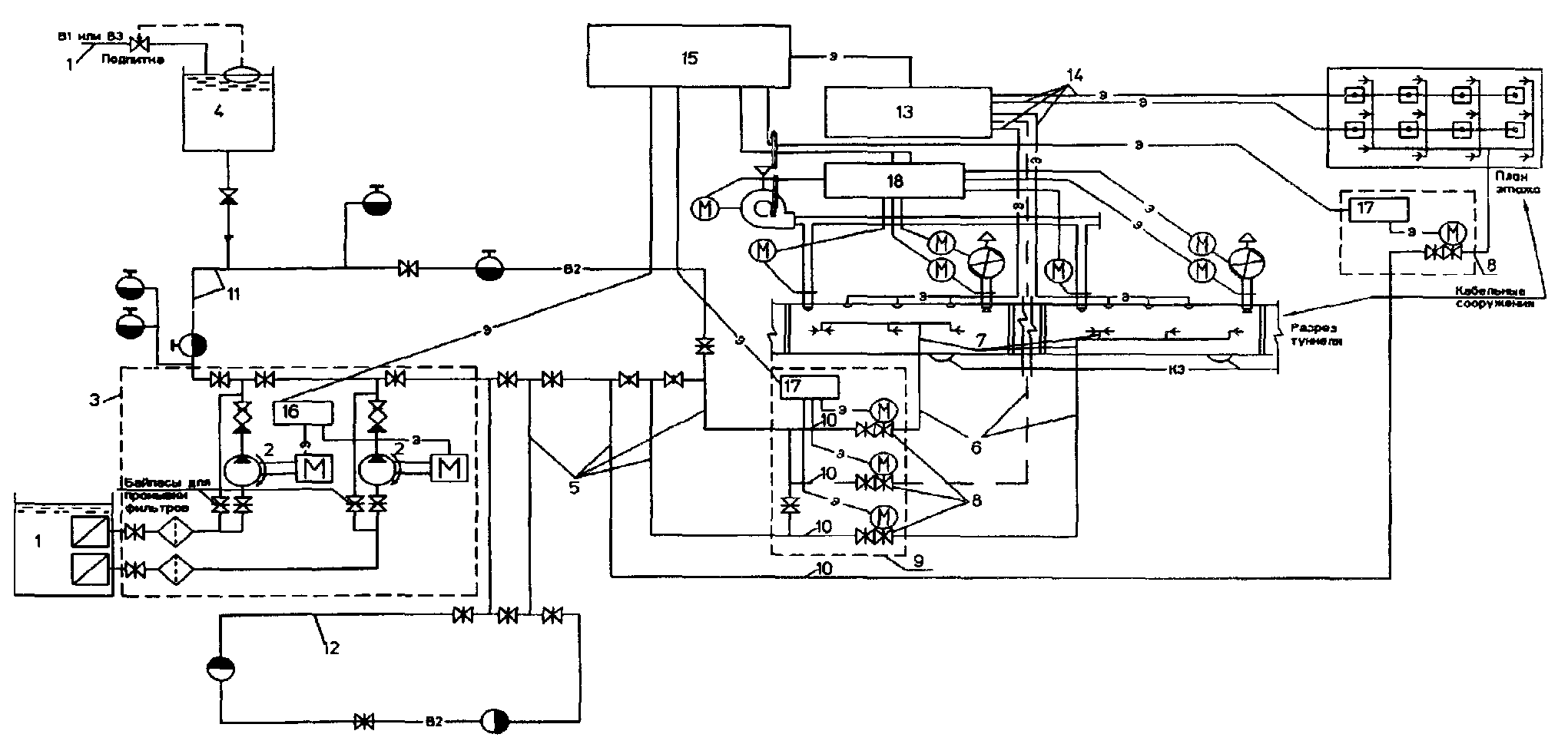

- В1 – Хозпитьевой водопровод - В2 – Противопожарный водопровод - В3 – Производственный водопровод _____ Трубопровод -Воздухопровод - Э – Лента (кабель) электрических связей - Сетка приемная -Фильтр для жидкости -Насос с приводом от электродвигателя -Привод электрический

-Привод поплавковый -Задвижка -Вентиль регулирующий -Клапан обратный -Пожарный кран -Колодец с пожарным гидрантом -Ороситель

Примечание. Необходимость установки фильтров и байпасов пожарных насосов.

А также водонапорного бака определяется конкретной схемой водоснабжения.

1- водоисточник; 2 – водопитатель; 3 – насосная станция пожаротушения; 4 – водонапорный бак; 5 – подводящий трубопровод; 6 – питательный трубопровод; 7 - распределительный трубопровод; 8 – запорно-пусковое устройство; 9 – узел управления; 10 – секции (направления) УВП; 11 – кольцевая магистраль внутреннего водопровода с пожарными кранами; 12 - наружный водопровод с пожарными гидрантами; 13 – приемная станция АПС; 14 – лучи приемной станции АПС; 15 – общие устройства системы автоматического управления и сигнализации; 16 – управление пожарными насосами; 17 - управление запорно-пусковыми устройствами; 18 – управление вентиляцией и огнезащитными клапанами.
