Рисунок 4  к ГОСТу Р МЭК 332-3-96

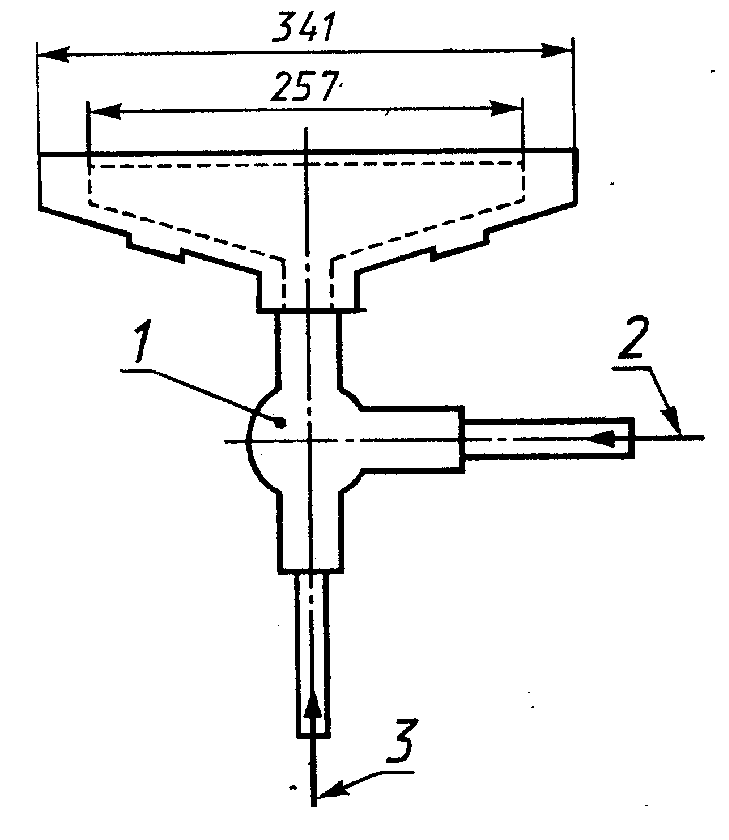

Горелка

1 — смеситель Вентури для воздуха и газа;
2 — вход пропана;
3 — вход сжатого воздуха

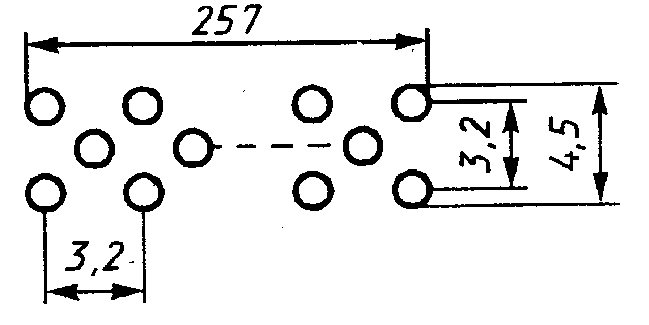

Примечание — Рабочая часть горелки имеет 242 отверстия диаметром 1,32 мм на расстоянии 3,2 мм друг от друга, расположенные ступенчато в три ряда, по 81, 80 и 81 в каждом. Значения приближенные.
